一、GDL型立式多級管道離心泵 產品概述:
GDL型立式多級管道離心泵是我司在國外優秀泵型之基礎上結合用戶的使用要求及消防有關標準,并根據JB/TQ6435-92標準設計制造的新一代產品。
水泵吸入、排出口位于同一直線上。轉子部件由軸、葉輪、葉輪擋套、軸套等零件組成,進水段、中段、出水段用拉緊螺栓聯結。軸封采用機械密封,用平衡室的壓力水進行潤滑和冷卻。是各大行業冷熱水或物理化學性質類似于水等液體輸送的最佳泵型。
本司產品全部采用計算機設計和優化處理,公司擁有雄厚的技術力量、豐富的生產經驗和完善的檢測手段,從而保證產品質量的穩定可靠。
二、GDL型立式多級管道離心泵 適用范圍:
廣泛應用于高壓運行系統中冷熱清水的循環和增壓、高層建筑多臺泵并聯供水、消防、鍋爐給水和冷卻水系統及各種沖洗液的輸送等。
三、GDL型立式多級管道離心泵 產品特點:
1、水力模型先進:效率高,性能范圍廣。
2、安裝、維修方便:管道式安裝、進出口能象閥門一樣安裝在管道的任何位置及任何方向,安裝維修極為方便。
3、外形美觀:采用優質不銹鋼外套,外形美觀。
4、更少的運行、維修費用:采用優質機械密封,耐磨損、無泄漏、使用壽命長,故障率低,具有更少的運行維修費用。
5、獨特部件、降低噪音:獨特的水力部件設計,良好的過流性能,最大地減少流動噪音。
6、立式結構,占地面積小。
四、GDL型立式多級管道離心泵 技術參數:
流量:2-160m3/h;
揚程:24-200m;
功率:1.1-90kw;
轉速:2900r/min;
口徑:φ25-φ150;
溫度范圍:-15-+120℃;
工作壓力:≤2.5Mpa。

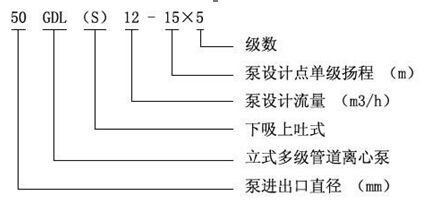

五、GDL型立式多級管道離心泵 型號意義:
六、GDL型立式多級管道離心泵 性能參數:
型號
|
流量m3/h
|
揚程m
|
吸程m
|
電機功率kw
|
25GDL2-12×3
|
|
36
|
7.5
|
1.1
|
25GDL2-12×4
|
2
|
48
|
1.1
|
25GDL2-12×5
|
|
60
|
1.5
|
25GDL2-12×6
|
|
72
|
1.5
|
25GDL2-12×7
|
|
84
|
2.2
|
25GDL2-12×8
|
|
96
|
2.2
|
25GDL2-12×9
|
|
108
|
2.2
|
25GDL2-12×10
|
|
120
|
3
|
25GDL2-12×11
|
|
132
|
3
|
25GDL2-12×12
|
|
144
|
3
|
25GDL4-11×3
|
|
33
|
1.1
|
25GDL4-11×4
|
|
44
|
1.5
|
25GDL4-11×5
|
|
55
|
2.2
|
25GDL4-11×6
|
|
66
|
2.2
|
25GDL4-11×7
|
|
77
|
3
|
25GDL4-11×8
|
4
|
88
|
3
|
25GDL4-11×9
|
|
99
|
3
|
25GDL4-11×10
|
|
110
|
4
|
25GDL4-11×11
|
|
121
|
4
|
25GDL4-11×12
|
|
132
|
4
|
25GDL4-11×13
|
|
143
|
4
|
40GDL6-12×3
|
|
36
|
1.5
|
40GDL6-12×4
|
|
48
|
2.2
|
40GDL6-12×5
|
|
60
|
2.2
|
40GDL6-12×6
|
|
72
|
3
|
40GDL6-12×7
|
6
|
84
|
3
|
40GDL6-12×8
|
|
96
|
4
|
40GDL6-12×9
|
|
108
|
4
|
40GDL6-12×10
|
|
120
|
4
|
40GDL6-12×11
|
|
132
|
5.5
|
40GDL6-12×12
|
|
144
|
5.5
|
50GDL12-15×2
|
|
30
|
7
|
2.2
|
50GDL12-15×3
|
|
45
|
3
|
50GDL12-15×4
|
|
60
|
4
|
50GDL12-15×5
|
|
75
|
5.5
|
50GDL12-15×6
|
12
|
90
|
5.5
|
50GDL12-15×7
|
|
105
|
7.5
|
50GDL12-15×8
|
|
120
|
75
|
50GDL12-15×9
|
|
135
|
11
|
50GDL12-15×10
|
|
150
|
11
|
50GDL18-15×3
|
|
45
|
4
|
50GDL18-15×4
|
|
60
|
5.5
|
50GDL18-15×5
|
|
75
|
7.5
|
50GDL18-15×6
|
18
|
90
|
7.5
|
50GDL18-15×7
|
|
105
|
11
|
50GDL18-15×8
|
|
120
|
11
|
50GDL18-15×9
|
|
135
|
15
|
50GDL18-15×10
|
|
150
|
15
|
65GDL24-12×2
|
|
24
|
6
|
3
|
65GDL24-12×3
|
|
36
|
4
|
65GDL24-12×4
|
|
48
|
5.5
|
65GDL24-12×5
|
|
60
|
7.5
|
65GDL24-12×6
|
24
|
72
|
7.5
|
6S5GDL24-12×7
|
|
84
|
11
|
65GDL24-12×8
|
|
96
|
11
|
65GDL24-12×9
|
|
108
|
15
|
65GDL24-12×10
|
|
120
|
15
|
80GDL36-12×2
|
|
24
|
|
4
|
80GDL36-12×3
|
|
36
|
|
5.5
|
80GDL36-12×4
|
|
48
|
|
7.5
|
80GDL36-12×5
|
|
60
|
|
11
|
80GDL36-12×6
|
36
|
72
|
|
11
|
80GDL36-12×7
|
|
84
|
|
15
|
80GDL36-12×8
|
|
96
|
|
15
|
80GDL36-12×9
|
|
108
|
|
18.5
|
80GDL36-12×10
|
|
120
|
5.5
|
18.5
|
80GDL54-14×2
|
|
28
|
5
|
7.5
|
80GDL54-14×3
|
|
42
|
11
|
80GDL54-14×4
|
54
|
56
|
15
|
80GDL54-14×5
|
|
70
|
18.5
|
80GDL54-14×6
|
|
84
|
18.5
|
80GDL54-14×7
|
|
98
|
22
|
100GDL72-14×2
|
|
28
|
|
11
|
100GDL72-14×3
|
|
42
|
|
15
|
100GDL72-14×4
|
72
|
56
|
|
18.5
|
100GDL72-14×5
|
|
70
|
|
22
|
100GDL72-14×6
|
|
84
|
|
30
|
100GDL72-14×7
|
|
98
|
4.5
|
30
|
七、GDL型多級離心泵訂貨須知:
1、①產品名稱與多級離心泵型號②立式多級泵口徑③立式多級泵揚程④立式多級泵流量⑤立式多級泵電機功率(KW)⑥立式多級泵轉速(r/min)⑦多級離心泵電壓〔V〕⑧多級離心泵材質)⑨立式多級泵是否帶附件以便我們的為您正確選型。
2、若已經由設計單位選定我公司的立式多級泵產品型號,請按立式多級泵型號直接向我公司銷售部訂購。
4、當使用的場合非常重要或環境比較復雜時,請您盡量提供多級離心泵設計圖紙和詳細參數,由我們我公司的技術專家為您審核把關。
