WQ型無堵塞潛水排污泵 主要描述:
一、產品概述:WQ型無堵塞潛水排污泵是在引進國外先進技術的基礎上,結合國內水泵的使用特點而研制成功的新一代泵類產品,具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面,具有獨特效果。
該系列泵采用獨特葉輪結構和新型機械密封,能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比,該泵葉輪采用單流道或雙流道形式,它類似于一截面大小相同的彎管,具有非常好的過流性,配以合理的蝸室,使得該泵具有效率高、葉輪經動靜平衡試驗,使泵在運行中無振動。
二、產品特點:
1.采用獨特的單片或雙葉片葉輪結構,大大提高了污物通過能力,能有效的通過泵口徑的5倍纖維物質與直徑為泵口徑約50%的固體顆粒
2。機械密封采用新型硬質耐腐的鈦化鎢材料,可使泵安全連續運行8000小時以上。
3.整體結構緊湊、體積小、噪聲小、節能效果顯著,檢修方便,無需建泵房,潛入水中即可工作,大大減少工程造價。
4.該泵密封油室內設置有高精度抗干擾漏水檢測傳感器,定子繞組內預埋了熱敏元件,對水泵電機自動保護。
5.可根據用戶需要配備全自動控制柜,對泵的漏水、漏電過載及超溫等進行自動保護,提高了產品的安全性與可靠性
6.浮球開關可以根據所需液位變化,自動控制泵的起動與停止,不需專人看管,使用極為方便。 7.WQ系列可根據用戶需要配備雙導軌自動耦合安裝系統,它給安裝、維修帶來更大方便,人可不必為此而進入污水坑。
8.能夠在全揚程內使用,而保證電機不會(huì )過載。
9.有兩種不同的安裝方式,固定式自動耦合安裝系統、移動式自由安裝系統。
三、主要用途:
適用于化工、石油、制藥、采礦、造紙工業、水泥廠、煉鋼廠、電廠、煤加工工業,以及城市污水處理廠排水系統、市政工程、建筑工地等行業輸送帶顆粒的污水、污物,也司用于抽送清水及帶腐蝕性介質。

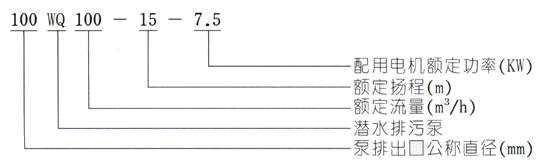

四、型號意義:
五、WQ型無堵塞潛水排污泵性能參數:
序
號
|
型 號
|
口徑
mm
|
流量
m3/h
|
揚程
m
|
功率
KW
|
轉速
r/min
|
效率
%
|
1
|
25 WQ 8-22-1.1
|
25
|
8
|
22
|
1.1
|
2900
|
38.5
|
2
|
32 WQ 12-15-1.1
|
32
|
12
|
15
|
1.1
|
2900
|
40
|
3
|
40 WQ 15-15-1.5
|
40
|
15
|
15
|
1.5
|
2900
|
45.1
|
4
|
40 WQ 15-30-2.2
|
40
|
15
|
30
|
2.2
|
2900
|
48
|
5
|
50 WQ 15-5-0.75
|
50
|
15
|
5
|
0.75
|
2900
|
54
|
6
|
50 WQ 10-10-0.75
|
50
|
10
|
10
|
0.75
|
2900
|
56
|
7
|
50 WQ 20-15-1.5
|
50
|
20
|
15
|
1.5
|
2900
|
55
|
8
|
50 WQ 15-25-2.2
|
50
|
15
|
25
|
2.2
|
2900
|
56
|
9
|
50 WQ 25-20-2.2
|
50
|
25
|
20
|
2.2
|
2900
|
56
|
10
|
50 WQ 18-30-3
|
50
|
18
|
30
|
3
|
2900
|
58
|
11
|
50 WQ 25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
12
|
50 WQ 20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
13
|
65 WQ 25-15-2.2
|
65
|
25
|
15
|
2.2
|
2900
|
52
|
14
|
65 WQ 37-13-3
|
65
|
37
|
13
|
3
|
2900
|
55
|
15
|
65 WQ 25-30-4
|
65
|
25
|
30
|
4
|
2900
|
58
|
16
|
65 WQ 30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
17
|
65 WQ 35-50-11
|
65
|
35
|
50
|
11
|
2900
|
60
|
18
|
65 WQ 35-60-15
|
65
|
35
|
60
|
15
|
2900
|
63
|
19
|
80 WQ 40-7-2.2
|
80
|
40
|
7
|
2.2
|
1450
|
52
|
20
|
80 WQ 43-13-3
|
80
|
43
|
13
|
3
|
2900
|
50
|
21
|
80 WQ 40-15-4
|
80
|
40
|
15
|
4
|
2900
|
57
|
22
|
80 WQ 65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
23
|
100 WQ 80-10-4
|
100
|
80
|
10
|
4
|
1450
|
62
|
24
|
100 WQ 110-10-5.5
|
100
|
110
|
10
|
5.5
|
1450
|
66
|
25
|
100 WQ 100-15-7.5
|
100
|
100
|
15
|
7.5
|
1450
|
67
|
26
|
100 WQ 80-20-7.5
|
100
|
80
|
20
|
7.5
|
1450
|
68
|
27
|
100 WQ 100-25-11
|
100
|
100
|
25
|
11
|
1450
|
65
|
28
|
100 WQ 100-30-15
|
100
|
100
|
30
|
15
|
1450
|
66
|
29
|
100 WQ100-35-18.5
|
100
|
100
|
35
|
18.5
|
1450
|
65
|
30
|
125 WQ 100-15-11
|
125
|
100
|
15
|
11
|
1450
|
62
|
31
|
125 WQ 130-20-15
|
125
|
130
|
20
|
15
|
1450
|
63
|
32
|
150 WQ 145-9-7.5
|
150
|
145
|
9
|
7.5
|
1450
|
63
|
33
|
150 WQ 180-15-15
|
150
|
180
|
15
|
15
|
1450
|
65
|
34
|
150 WQ 180-20-18.5
|
150
|
180
|
20
|
18.5
|
1450
|
75
|
35
|
150 WQ 180-25-22
|
150
|
180
|
25
|
22
|
1450
|
76
|
36
|
150 WQ 130-30-22
|
150
|
130
|
30
|
22
|
1450
|
75
|
37
|
150 WQ 180-30-30
|
150
|
180
|
30
|
30
|
1450
|
73
|
38
|
150 WQ 200-30-37
|
150
|
200
|
30
|
37
|
1450
|
70
|
39
|
150 WQ 160-45-37
|
150
|
160
|
37
|
37
|
1450
|
70
|
40
|
200 WQ 300-7-11
|
200
|
300
|
7
|
11
|
980
|
73
|
41
|
200 WQ 250-11-15
|
200
|
250
|
11
|
15
|
980
|
74
|
42
|
200 WQ 250-15-18.5
|
200
|
250
|
15
|
18.5
|
1450
|
72
|
43
|
200 WQ 400-10-22
|
200
|
400
|
10
|
22
|
1450
|
76
|
44
|
200 WQ 400-13-30
|
200
|
400
|
13
|
30
|
1450
|
73
|
45
|
200 WQ 300-15-22
|
200
|
300
|
15
|
22
|
1450
|
73
|
46
|
200 WQ 250-22-30
|
200
|
250
|
22
|
30
|
1450
|
71
|
47
|
200 WQ 350-25-37
|
200
|
350
|
25
|
37
|
1450
|
75
|
48
|
200 WQ 400-30-55
|
200
|
400
|
30
|
55
|
1450
|
70
|
49
|
250 WQ 600-9-30
|
250
|
600
|
9
|
30
|
980
|
74
|
50
|
250 WQ 600-12-37
|
250
|
600
|
12
|
37
|
1450
|
78
|
51
|
250 WQ 600-15-55
|
250
|
600
|
15
|
55
|
1450
|
75
|
52
|
250 WQ 600-20-55
|
250
|
600
|
20
|
55
|
1450
|
73
|
53
|
300 WQ 500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
54
|
300 WQ 800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
55
|
300 WQ 600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
56
|
300 WQ 800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
57
|
300 WQ 950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
58
|
300 WQ 1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
59
|
350 WQ 1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
60
|
350 WQ 1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
61
|
350 WQ 1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
62
|
350 WQ 1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
63
|
350 WQ 1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
64
|
400 WQ 2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
65
|
400 WQ 1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
66
|
400 WQ 1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
67
|
400 WQ 1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
68
|
400 WQ 1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
69
|
500 WQ 2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
70
|
500 WQ 2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
71
|
500 WQ 2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
72
|
500 WQ 2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
