一、氟塑料離心泵概述:
IHF氟塑料離心泵是按國際標準并結合非金屬泵的工藝設計制造。泵體采用金屬外殼內襯聚全氟乙丙烯(F46),泵蓋、葉輪和軸套均用金屬嵌件外包氟塑料整體燒結壓制而成,軸封采用外裝式先進的波紋管機械密封,靜環選用99.9%氧化鋁陶瓷(或氮化硅),動環采用四氟填充材料,其耐腐耐磨密封性極好。泵的進出口均采用鑄鋼體加固,以增強了泵的耐壓性。實際使用顯示,該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、運轉平穩、結構先進合理、密封性能?chē)栏窨煽、拆卸檢修方便、使用壽命長等優點。
二、氟塑料離心泵機械密封的選擇:
IHF氟塑料離心泵采用目前最為先進的外裝式四氟波紋管機械密封,其特點是能補償泵軸的徑向跳動,單端面密封外裝式、易裝卸、工作狀態直觀、耐腐耐磨密封性能好、擁有多層保護,延長了機封使用壽命;對于輸送含雜質顆粒腐蝕性介質時,可配用無冷卻水單端面硬對硬(碳化硅對碳化硅)機械密封,強堿與氫氟酸等特殊腐蝕性介質配用無壓燒結碳化硅密封;用戶選型時需考慮到介質中的固體含量及介質特殊腐蝕性.
三、氟塑料離心泵用途:
IHF氟塑料離心泵的耐腐和耐磨性已得到實際使用的證實和廣大用戶的一致認可,目前已被廣泛應用于:化工生產中的腐蝕性介質輸送、離子膜燒堿項目中的氯水廢水處理和加酸工藝(目前國內大部分離子膜燒堿項目用泵均選用我公司產品)、有色金屬冶煉中的電解液輸送、汽車制造中的酸洗工藝,及制藥、石油、電力、電鍍、染料、農藥、造紙、食品、紡織等眾多行業,在-85℃~150℃溫度條件下長期輸送任意濃度的硫酸、鹽酸、氫氟酸、硝酸、王水、強堿、強氧化劑、有機溶劑、還原劑等強腐蝕介質而毫不受損,是目前最受使用單位歡迎的泵類設備之一。
氟塑料離心泵性能與參數:
型 號
|
轉速 n=2900 r/min
|
轉速 n=1450 r/min
|
流 量
(m3/h)
|
揚 程
m
|
電機功率
Kw
|
汽蝕余量
|
效 率(%)
|
流 量m3/h
|
揚 程
m
|
電機功率
Kw
|
汽蝕余量
|
效 率(%)
|
IHF40-25-125
|
6.3
|
20
|
1.5
|
3.0
|
51
|
|
|
|
|
|
IHF40-25-160
|
6.3
|
32
|
2.2
|
3.0
|
46
|
|
|
|
|
|
IHF40-25-200
|
6.3
|
50
|
4
|
3.0
|
39
|
|
|
|
|
|
IHF40-25-250
|
6.3
|
80
|
7.5
|
3.0
|
41
|
|
|
|
|
|
IHF50-32-125
|
12.5
|
20
|
2.2
|
3.0
|
51
|
6.3
|
5
|
0.55
|
3.0
|
45
|
IHF50-32-160
|
12.5
|
32
|
4
|
3.0
|
46
|
6.3
|
8
|
0.55
|
3.0
|
40
|
IHF50-32-200
|
12.5
|
50
|
7.5
|
3.0
|
39
|
6.3
|
12.5
|
1.1
|
3.0
|
33
|
IHF65-50-125
|
25
|
20
|
3
|
3.5
|
62
|
12.5
|
5
|
0.55
|
3.5
|
55
|
IHF65-50-160
|
25
|
32
|
5.5
|
3.5
|
57
|
12.5
|
8
|
1.1
|
3.5
|
51
|
IHF65-40-200
|
25
|
50
|
11
|
3.5
|
52
|
12.5
|
12.5
|
1.5
|
3.5
|
46
|
IHF65-40-250
|
25
|
80
|
18.5
|
3.5
|
50
|
12.5
|
20
|
3
|
3.5
|
43
|
IHF80-65-125
|
50
|
20
|
5.5
|
4.0
|
69
|
25
|
5
|
1.1
|
4.0
|
64
|
IHF80-65-160
|
50
|
32
|
11
|
4.0
|
67
|
25
|
8
|
1.5
|
4.0
|
62
|
IHF80-50-200
|
50
|
50
|
15
|
4.0
|
63
|
25
|
12.5
|
2.2
|
4.0
|
57
|
IHF80-50-250
|
50
|
80
|
30
|
4.0
|
66
|
25
|
20
|
5.5
|
4.0
|
51
|
IHF100-80-125
|
100
|
20
|
11
|
4.5
|
77
|
50
|
5
|
1.5
|
4.5
|
74
|
IHF100-80-160
|
100
|
32
|
15
|
4.5
|
73
|
50
|
8
|
2.2
|
4.5
|
69
|
IHF100-65-200
|
100
|
50
|
30
|
4.5
|
73
|
50
|
12.5
|
5.5
|
4.5
|
68
|
IHF125-80-160
|
160
|
32
|
30
|
5.0
|
70
|
80
|
8
|
5.5
|
5.0
|
74
|
IHF125-100-200
|
250
|
50
|
55
|
5.0
|
65
|
100
|
12.5
|
11
|
5.0
|
71
|
IHF125-100-280
|
200
|
100
|
90
|
5.0
|
73
|
100
|
25
|
15
|
5.0
|
73
|
IHF150-125-315
|
|
|
|
|
|
200
|
32
|
30
|
5.0
|
73
|
IHF150-125-400
|
|
|
|
|
|
200
|
50
|
45
|
5.5
|
74
|
IHF200-150-315
|
|
|
|
|
|
400
|
32
|
55
|
5.5
|
74
|
IHF200-150-400
|
|
|
|
|
|
400
|
50
|
75
|
5.5
|
74
|
注:如用戶所需參數不在此表范圍,我廠可根據用戶要求予以調整(025-58577667)
|

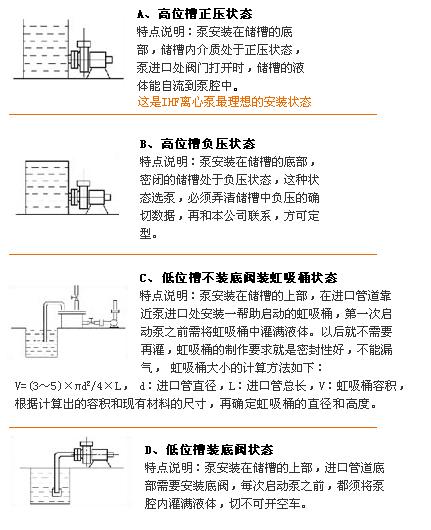

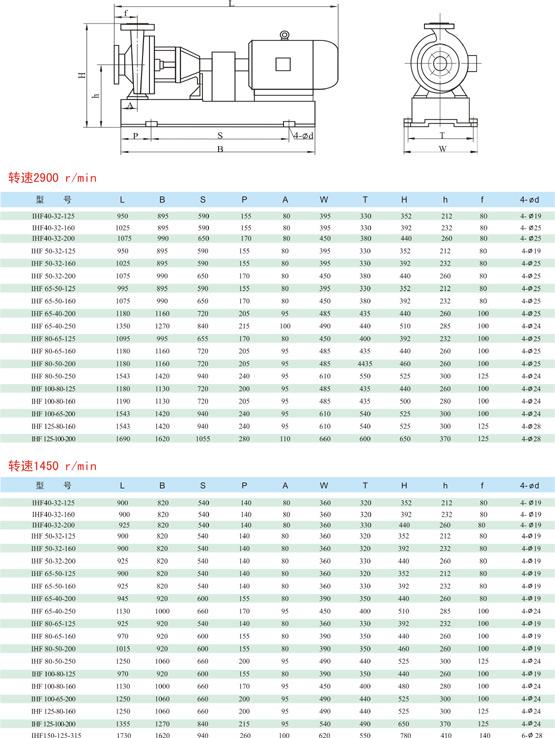

八、氟塑料離心泵安裝尺寸圖:

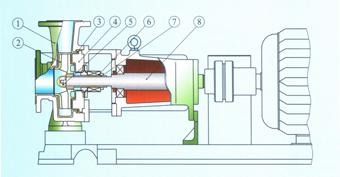

九、氟塑料離心泵結構與材料:
IHF系列
|
|
泵進口直徑≤125 mm
|
|
|
|
|
|
|
泵進口直徑≥150 mm
|
|
|
|
泵 體
|
鋼襯F46
|
|
葉 輪
|
氟塑料合金
|
|
密封圈
|
氟橡膠或F4
|
|
泵 蓋
|
鋼襯F46
|
|
葉輪螺母
|
鋼襯F46
|
|
機械密封
|
碳化硅/硬質合金
|
|
軸 套
|
鋼襯F46
|
|
泵 軸
|
45#鋼
|
|
|
|
|
|
IHF-D系列
|
|
|
|
|
|
|
泵 體
|
鋼襯F46
|
|
葉 輪
|
氟塑料合金
|
|
密封圈
|
氟橡膠或F4
|
|
泵 蓋
|
鋼襯F46
|
|
機封壓蓋
|
1Cr18Ni9Ti
|
|
機械密封
|
SiC-F4或Al2O3-F4
|
|
